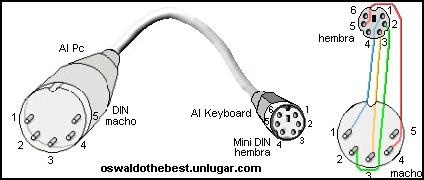

ADAPTADOR DIN A MINIDIN (AT a ATX) Este pequeño diagrama muestra la distribución de pines para conectar un teclado viejo a un conector ps2 |
|

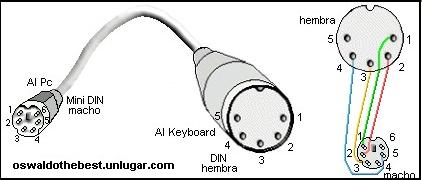

ADAPTADOR MINIDIN A DIN (ATX a AT) Este pequeño diagrama muestra la distribución de pines para conectar un teclado del tipo nuevo PS2 a una máquina vieja. |
|

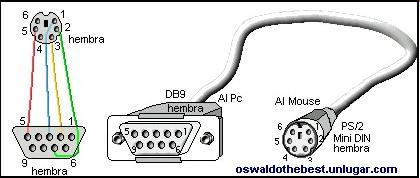

ADAPTADOR PARA MOUSE PS2 A SERIAL DB9 Si desea conectar un mouse del tipo nuevo PS2 en un puerto serial DB9 como el de los computadores viejos este es el diagrama del adaptador. |
|

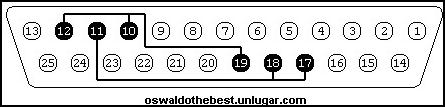

EMULADOR DE IMPRESORA A veces estamos programando rutinas de impresión pero no tenemos una impresora conectada al computador, este pequeño circuito simula una impresora conectada al computador. |
|

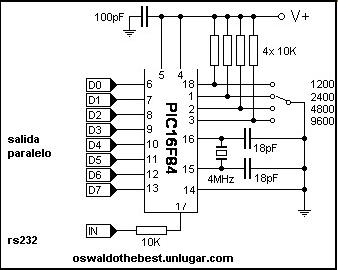

CONECTAR IMPRESORA SERIAL AL PUERTO PARALELO Con este pequeño circuito conectamos una impresora del tipo serial en un puerto paralelo, nótese el selector de velocidad de datos. |
